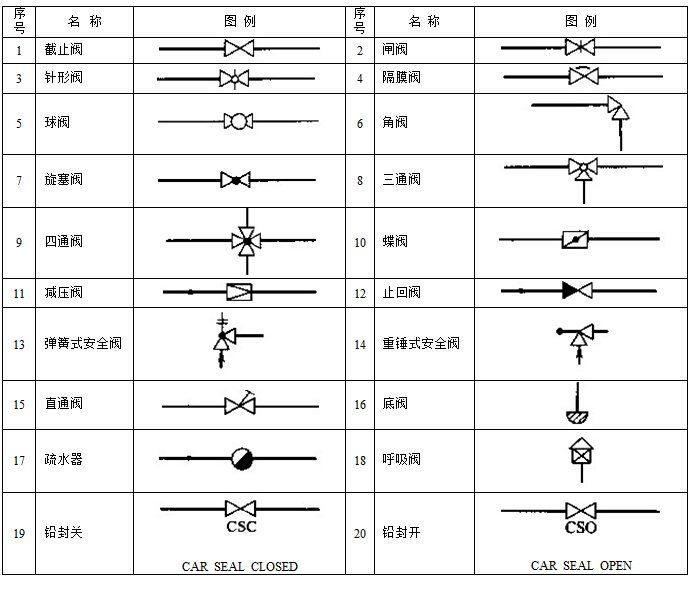

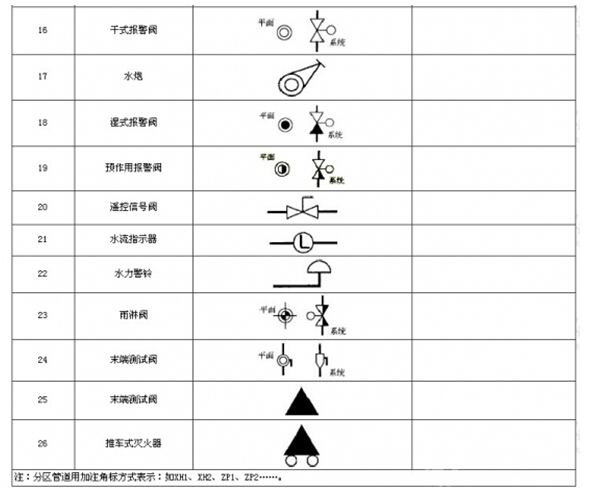

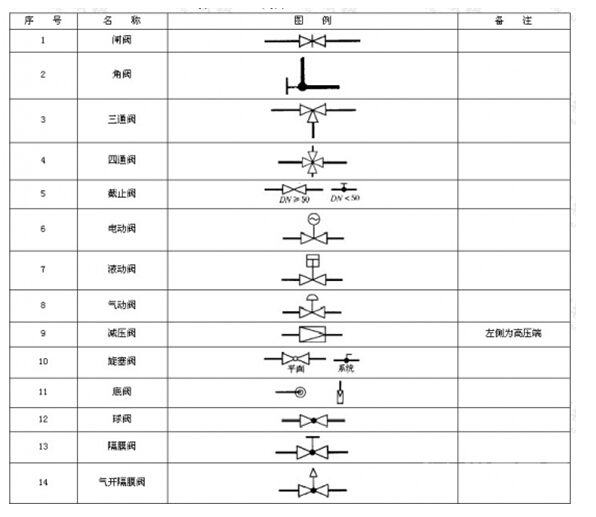

閥門圖例大全包括各個種類閥門的圖例，在給排水專業制圖中，閥門圖例大全是重要的參考資料。滬山閥門公司就為大家匯總下閥門圖例大全，以供大家查閱。
閥門圖例起到一個示意、標準的作用，一般來說，閥門圖例的差異都不大，但也會存在一定程度上的區域性差別。
閥門圖例應以圖樣表示，不得以文字代替繪圖。如必須對某部分進行說明時，說明文字應通俗易懂、簡明清晰。有關全工程項目的問題應在首頁說明，局部問題應注寫在本張圖紙內�？傊�，要想做到圖片清晰晰、簡明，符合設計、施工、存檔的要求，了解閥門圖例大全是一個必要條件。
|
