1.、閘閥
閘閥也叫閘板閥, 是一種廣泛使用的閥門。它的閉合原 理是閘板密封面與閥座密封面高度光潔、平整一致, 相互貼合, 可阻止介質流過, 并依靠頂模、彈簧或閘板的模形, 來 增強密封效果。它在管路中主要起切斷作用。
它的優點是 : 流體阻力小, 啟閉省勁, 可以在介質雙向 流動的情況下使用, 沒有方向性, 全開時密封面不易沖蝕, 結構長度短, 不僅適合做小閥門, 而且適合做大閥門。
閘閥按閥桿螺紋分兩類 , 一是明桿式 , 二是暗桿式。按閘板構造分 , 也分兩類 , 一是平行 , 二是模式。
2、截止閥
截止閥, 也叫截門, 是使用最廣泛的一種閥門, 它之所以廣受歡迎, 是由于開閉過程中密封面之間摩擦力小, 比較耐用, 開啟高度不大, 制造容易, 維修方便, 不僅適用于中低壓, 而且適用于高壓。
它的閉合原理是, 依靠閥杠壓力, 使閥瓣密封面與閥座密封面緊密貼合, 阻止介質流通。
截止閥只許介質單向流動, 安裝時有方向性。它的結構長度大于閘閥, 同時流體阻力大, 長期運行時, 密封可靠性不強。
截止閥分為三類 : 直通式、直角式及直流式斜截止閥。
3、蝶閥
蝶閥也叫蝴蝶閥, 顧名思義, 它的關鍵性部件好似蝴蝶迎風, 自由回旋 。
蝶閥的閥瓣是圓盤, 圍繞閥座內的一個軸旋轉, 旋角的大小, 便是閥門的開閉度。
蝶閥具有輕巧的特點 , 比其他閥門要節省材料, 結構簡單, 開閉迅速, 切斷和節流都能用, 流體阻力小, 操作省力。蝶閥, 可以做成很大口徑。能夠使用蝶閥的地方, 最好不要使閘閥, 因為蝶閥比閘閥經濟, 而且調節性好。目前, 蝶閥在熱水管路得到廣泛的使用。
4、球閥
球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便, 體積小, 可以做成很大口徑, 密封可靠, 結構簡單, 維修方便, 密封面與球面常在閉合狀態, 不易被介質 沖蝕, 在各行業得到廣泛的應用。
球閥分兩類, 一是浮動球式, 二是固定球式。
5、旋塞閥
旋塞閥是依靠旋塞體繞閥體中心線旋轉, 以達到開啟與關閉的目的。它的作用是切斷、分田和改變介質流向。結構簡單, 外形尺寸小, 操作時只須旋轉90度, 流體阻力也不大。 其缺點是開關費力 , 密封面容易磨損, 高溫時容易卡住, 不適宜于調節流量。
旋塞閥 , 也叫旋塞、考克、轉心門。它的種類很多, 有直通式、 三通式和四通式。
6、止回閥
止回閥是依靠流體本身的力量自動啟閉的閥門,它的作用是 阻止介質倒流。它的名稱很多, 如 逆止閥、單向閥、單流門等。按結構可分兩類。
(1) 升降式 : 閥瓣沿著閥體垂 直中心線移動。這類止回閥有兩種 : 一種是臥式 , 裝于水平管道 , 閥體外形與截止閥相似 , 另一種是立式 , 裝于垂直管道 , 。

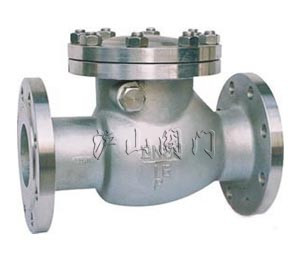

(2) 旋啟式 : 閥瓣圍繞座外的銷軸旋轉, 這類閥門有單 瓣、雙瓣和多瓣之分, 但原理是相同的。
水泵吸水管的吸水底閥是止回閥的變形, 它的結構與上述兩類止因閥相同, 只是它的下端是開敞的, 以便可使水進入
7、減壓閥
減壓閥是將介質壓力降低到一定數值的自動閥門, 一般閥后壓力要小于閥前壓力的50\% 。減壓閥種類很多, 主要有活塞式和彈簧薄膜式兩種。
活塞式減壓閥是通過活塞的作用進行減壓的閥門。彈簧薄膜式減壓閥, 是依靠彈簧和薄膜來進行壓力平衡的。
8、 疏水閥
疏水閥也叫阻汽排水閥、汽水閥、疏水器、回水盒、回水門等。它的作用是自動排泄不斷產生的凝結水, 而不讓蒸汽出來。
疏水閥種類很多, 有浮筒式、浮球式、鐘形浮子式、脈沖式、熱動力式、熱膨脹式。常用的有浮筒式、鐘形浮子式和熱動力式。
(1) 浮筒式疏水閥，浮筒式疏水閥，主要有閥門、軸桿、導管、浮筒和外殼等構件組成。
當設備或管道中的凝結水在蒸汽壓力推動下進入疏水閥, 逐漸增多至接 近灌滿浮筒時, 由于浮筒的重量超過了浮力而向下沉落, 使節流閥開啟。這樣使得筒內的凝結水在蒸汽壓力的 作用下經導管和閥門排出。當浮筒內的凝結水接近排完時, 由于浮筒的重量減輕而向上浮起, 使節流閥關閉, 浮筒內又開 始積存凝結水。這樣周期性地工作, 既可自動排出凝結水, 又能阻止蒸汽外逸。
(2) 鐘形浮子式疏水閥
鐘形浮子式疏水閥又稱吊桶式疏水閥 ( 主要由調節閥、吊桶、外殼和過濾裝置等構件組成。疏水閥內的吊桶被倒置 , 開始時處于下降位置, 調節閥是開啟的。當設備或管道中的冷空氣和凝結水在蒸汽壓力推動下進入疏水閥, 隨即由調節閥排出。一方面 , 當蒸汽與沒有排出的少量空氣 逐漸充滿吊桶內部容積 , 同時凝結水不斷積存, 吊桶因產生浮力而上升, 使調節閥關閉, 停止排出凝結水。另一方面 , 吊桶內部的蒸汽和空氣有一小部分從桶頂部的小孔排出 , 而大部分散熱后凝成液體 , 從而使吊桶浮力逐漸減小而下落, 使調節閥開啟, 凝結水又排出。這樣周期性地工作, 既可自動排出凝結水, 又能阻止蒸汽外逸。
(3) 熱動力式疏水閥
當設備或管道中的凝結水流入阻氣排水閥后 , 變壓室內的蒸汽隨之冷凝而降低壓力, 閥片下面的受力大于上面的受力 , 故將閥片頂起。因為凝結水比蒸汽的粘度大、流速低 , 所以閥片與閥底間不易造成負壓, 同時凝結水不易通過閥片與外殼之間的間隙流入變壓室 , 使閥片保持開啟狀態 , 凝結水 流經環行槽排出。
當設備或管道中的蒸汽流人疏水閥后, 因為蒸汽比凝結 水的粘度小、流速高 , 所以閥片與閥座問容易造成負壓, 同時部分蒸汽流入變壓室 , 故使閥片上面的受力大于下面的受力 , 使閥片迅速關閉。這樣周期性地工作 , 既可自動排出凝結水 , 又能阻止蒸汽外逸。
