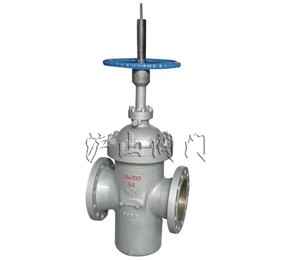

一、平板閘閥概述
平板閘閥是一種封閉件為平行閘板的滑動閥。其封閉件可以是單閘板或是其間帶有撐開機構的雙閘板。
閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。假如是雙閘板平板閘閥，則兩閘板見的撐開機構可以增補這一壓緊力。
二、平板閘閥合用場合
1、石油、自然氣輸送管線。帶導流孔的平板閘閥還便于清掃管線。
2、成品油的輸送管線和貯存設備。
3、石油、自然氣的開采井口裝置，也就是采油樹用閥。
4、帶有懸浮顆粒的介質的管道。
5、城市煤氣輸送管線。
6、自來水工程。
三、平板閘閥選用原則
1.、石油、自然氣的輸送管線，選用單閘板或雙閘板的平板閘閥。如需清掃管線的，選用單閘板或雙閘板帶導流孔的明桿平板閘閥。
2、成品油的輸送管線和貯存設備，選用無導流孔的單閘板或雙閘板的平板閘閥。
3、石油、自然氣的開采井口裝置，選用暗桿浮動閥座帶導流孔的單閘板或雙閘板的平板閘閥，大多為API16A尺度，壓力等級為API2000、API3000、API5000、API10000、API15000、API20000。
4、帶有懸浮顆粒介質的管道，選用刀型平板閘閥。
5、城市煤氣輸送管線，選用單閘板或雙閘板軟密封明桿平板閘閥。
6、城市自來水工程，選用單閘板或雙閘板無導流孔明桿平板閘閥。
四、平板閘閥的優缺點
平板閘閥的長處是流阻小，不縮口的其流阻與短只管的流阻相仿。帶導流孔的平板閘閥安裝在管路上還可直接用清管器進行清管。因為閘板是在兩閥座面上滑動，因 此平板閘閥液能合用于帶懸浮顆粒的介質、平板閘閥的密封面實際上是自動定位的。閥座密封面不會受到閥體熱變形的損壞。而且即使閥門在冷狀態下封閉，閥桿的 熱伸長也不會使密封面受到過載。同時當閥門封閉時，無導流孔的平板閘閥亦不要求閘板的封閉位置有較高的精度，因此電動平板閥可用行程來控制啟閉位置。
平板閘閥的缺點時當介質壓力低時，金屬密封面的密封力不足以達到滿足的密封。相反當介質壓力高時，假如密封面不用系統介質或外來介質潤滑時，常常啟閉就可 能使密封面磨損過大。另一個不足是，在圓形流道上橫向運動的圓形閘板只有當它處在閥門關位置的50％時，這種閥門對流量的控制才較敏感。而且，閘板在卻斷 高速和高密度介質流時，會產生劇烈振動。假如將閥座做成V形通口并和閘板緊密的導向，則它也可用作節流。
|
