問：彈簧式安全閥工作原理

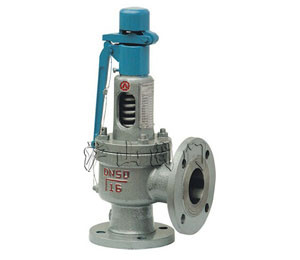

答：一、彈簧式安全閥概述
彈簧式安全閥指依靠彈簧的彈性壓力而將閥的瓣膜或柱塞等密封件閉鎖，一旦當壓力容器的壓力異常后產生的高壓將克服安全閥的彈簧壓力，所以閉鎖裝置被頂開，形成了一個泄壓通道，將高壓泄放掉。根據閥瓣開啟高度不同又分為全起式和微起式兩種。全起式泄放量大，回彈力好，適用于液體和氣體介質，微起式只宜用于液體介質。這種安全閥具有調節方便、體積和重量都較小、排汽能力大等優點，適用于不同參數和不同容量的鍋爐。
二、彈簧式安全閥工作原理
根據對彈簧式安全閥開啟動作特性的分析，可以得出：在外加力FW的作用下，一個安全閥從關閉到開啟，再由開啟到關閉的全過程中，外附加力FW的變化規律,當附加力從零逐步增加，與內壓力PL×S之和正好為彈簧預緊力時，閥門微啟，增大了介質作用面積S，使得用來克服彈簧預緊力的內壓作用力急劇增大，其結果在瞬間減小了外附加力。從而出現第一個特征峰A。當外附加力逐漸減小而達到關閉點時，由于介質作用面積忽然減小，為保持力的平衡關系，此時，外附加力會出現瞬間回升現象，即第二個特征峰點B。上述兩個特征峰點A和B是在線條件下檢測安全閥開啟壓力、回座壓力的技術依據。
|
