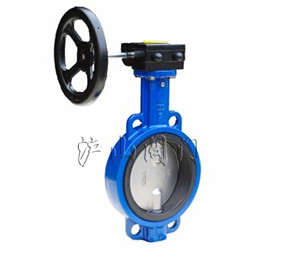

一、軟密封蝶閥的工作原理
軟密封蝶閥是通過蝸輪蝸桿傳動減速(電動閥門通過電動機經過蝸輪蝸桿傳動減速)，通過閥軸帶動蝶板在90℃范圍內旋轉，使蝶板處于開啟或關閉狀態，達到連通或截斷介質的目的。軟密封蝶閥的結構為雙偏心密封結構，閥門全開時，蝶板密封圈處于松馳狀態，閥門關閉時，密封圈受閥體密封面和蝶板的擠壓，產生了彈性變形，此彈性變形使閥門密封面間的密封力逐漸達到最大值。
二、軟密封蝶閥的8個特點
1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90度回轉開啟迅速。
3、流量特性趨直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、密封件可更換，且密封可靠達到雙向密封。
6、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
7、該閥可設計成法蘭連接和對夾連接。
8、驅動方式可選擇手動、電動或氣動。
|
