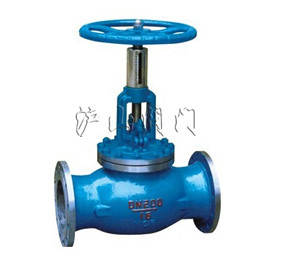

一、手動平衡閥工作原理：
手動平衡閥是一種具有特殊功能的閥門，具有良好的流量特性，能夠合理的分配流量，實現流量定量，可以有效地解決供熱(空調)系統中存在的室溫冷熱不勻問題。由于該平衡閥設有開啟度指示．開度鎖定裝置及用于流量測定的測壓小閥，所以只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內，從而克服了”大流量，小溫差”的不合理化現象。
手動平衡閥是一次性手動調節的，不能夠自動地隨系統工況變化而變化阻力系數，所以稱靜態平衡閥。手動平衡閥作用的對象是阻力，能夠起到手動可調孔板的作用，來平衡管網系統的阻力，達到各個環路的阻力平衡的作用。能夠解決系統的穩態失調問題：當運行工況不同于設計工況時，循環水量多于或小于設計工況，由于平衡閥平衡的是系統阻力，能夠?qū)⑿碌乃堪凑赵O(shè)計計算的比例平衡的分配，使各個支路的流量將同時按比例增減，仍然滿足當前負荷下所對應的流量要求。
二、手動平衡閥安裝要點：
1、平衡閥可安裝在回水管路上，也可安裝在供水管路上。如系統壓力可滿足要求，建議將平衡閥安裝在水溫較低的回水管路上。
2、平衡閥可水平安裝，也可垂直安裝。
3、手柄上的開度指示數字應朝向調試人員能夠看得見的方位，以方便操作。閥體上的測量接頭前不應有障礙物，以免在調試時無法連接調試儀表。在吊頂內安裝時，應使手柄的方向朝下。
4、安裝位置需要按照設備要求設置直管段，通常為6倍管徑。
5、不應隨意變動平衡閥開度。管網系統安裝的平衡閥經調試后，為保持系統的平衡狀態，在系統正常運行過程中，不應隨意變動平衡閥的開度，特別是不應變動開度鎖定裝置。
|
