一、O型和V型球閥特點：
1、O形球閥：其球體上開有一個直徑與管道直徑相等的通孔，球體可在密封座中旋轉。一般作二位調節用，流量特性為快開。其特點是結構簡單，維修方便，密封可靠，流通能力大，流體進入閥門沒有方向性。
2、 V形球閥：它的球體上開有一個V形口，隨著球的旋轉，開口面積發生變化，但開口面形狀始終保持為三角形，流量特性近似等百分比，可調比大。特點與O形球閥類似，但其V形口與閥座之間具有剪切作用，適用于纖維狀、漿狀的流體，關閉性能好，v球采用流開放堵性能要好些,采用流閉密封性能好些。
二、造紙廠專用O型和V型球閥介紹：
1、ZSS/HR氣動O型開關球閥：
（1）ZSS/HR氣動O型開關球閥是直角回轉的開關閥，主要用于介質的切斷控制。該系列球閥適合于嚴密切斷，快速切斷，介質雙向切斷控制。與氣動執行器，電動執行器，電動執行器配套，廣泛適用于造紙、化工、食品加工、石化工業等自控化程度要求較高的過程自控系統中。

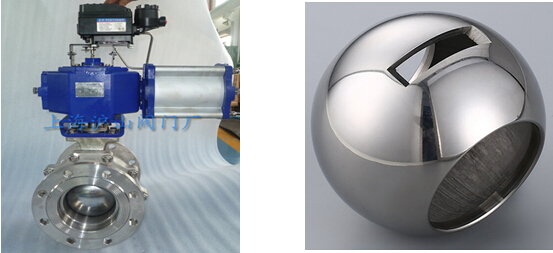

ZSS/HR氣動O型開關球閥

（2）ZSS/HR氣動O型開關球閥技術參數：

公稱壓力	PN1.6、2.5、4.0、6.4Mpa、ANSI 150、300
公稱通徑	DN15~600mm
流量特性	-20~+200℃、-20~+320℃
連接形式	快開
氣源壓力	0.5~0.7Mpa
球芯型式	全通徑O型球

2、ZSSO/ZSHO氣動O型切斷球閥：
（1）ZSSO/ZSHO氣動O型切斷球閥氣動執行器采用新型AT/GT系列氣動執行器，其結構獲得國家實用新型專利，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。ZSSO/ZSHO氣動O型切斷球閥具有一秒時間切斷關閉球閥，配防爆裝置，可用燃?xì)馇袛唷Ｊ怯汕蜷y及單作用活塞式氣動執行器組成，廣泛適用于天然氣、油品、化工、冶金、造紙電辦、礦業，印染、生物制藥，日用化工，食品飲料，水處理及空氣處理等行業的流體切斷控制，與自動化氣動儀表配套使用。

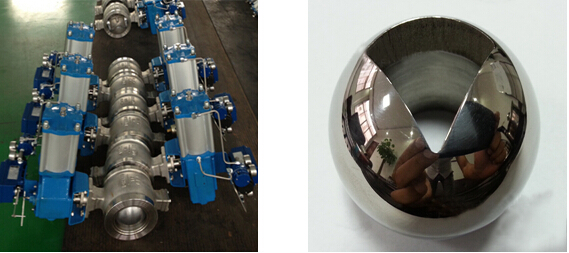

ZSSO/ZSHO氣動O型切斷球閥

（2） ZSSO/ZSHO氣動O型切斷球閥技術參數：

試驗壓力（Mpa）	公稱壓力（Mpa）					壓力級（class）			JIS(Mpa)
試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

3、ZSSV/ZSHV氣動V型切斷球閥：
（1）ZSSV/ZSHV氣動V型切斷球閥將球閥和蝶閥的可靠性控制特性結合成一體，既可作控制調節閥，又可作關斷切斷閥。V型切斷球閥閥芯閥座采用金屬或金屬對聚四氟乙烯密封配合，適用于高粘度、懸浮液、紙漿等含顆料物、含纖維介質。氣動V型切斷球閥采用直連方式與氣動執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構配置氣動活塞式執行機構，根據用戶要求可配置：電氣閥門定位器、空氣過濾減壓器、電磁閥、閥位開關、手輪機構等附件。

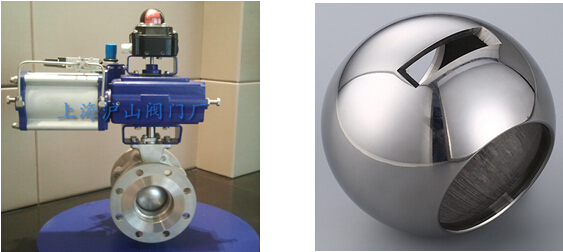

ZSSV/ZSHV氣動V型切斷球閥

（2）ZSSV/ZSHV氣動V型切斷球閥技術參數：

型式	直通式鑄造球閥
公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
閥座直徑	20	26	33	40	53	66	86	104	128	170	212	255	300	340
流量系數Kv	25	36	63	100	184	280	400	600	950	1540	2500	3900	6150	9800
公稱壓力PN	PN1.6、6.4MPa
泄漏量	軟密封：≤1.8×10-7×△P×DN.I/h(試驗介質為液體：式中△P為壓差) 硬密封：≤10-4×閥額定容量.I/h(閥額定容量的計算見附表)
氣源壓力	0.4～0.6MPa
連接形式	對夾式、法蘭式、管道法蘭按JB79-59標準
適用溫度	軟密封-40℃～+180℃；硬密封-40℃～+450℃
球芯轉角	90˚
流量特性	近似等百分比(典型曲線圖見附錄)
閥體材料	鑄鋼、鑄不銹鋼
球芯型式	部分球帶有V形缺口
閥座材料	聚四氟乙烯、不銹鋼司鈦萊硬合金
基本誤差	≤全行程的±2％(帶定位器)
回差	≤全行程的2.0％(帶定位器)
死區	≤全行程的0.8％(帶定位器)
