產品名稱：	ZCA真空電磁閥	產品型號：	ZCA
驅動方式：	直動式	連接形式：	螺紋、法蘭
適用介質：	空氣等非腐蝕性氣體	工作電壓：	AC220V DC24V
壓力范圍：	1.0MPa	公稱通徑：	DN15-DN50
常用材質：	不銹鋼	技術咨詢：	021-31007323

一、ZCA真空電磁閥概述

ZCA真空電磁閥是適用于真空設備管路做二位式通斷切換執行機構。它廣泛應用于食品、冶金等行業真空系統管路上。

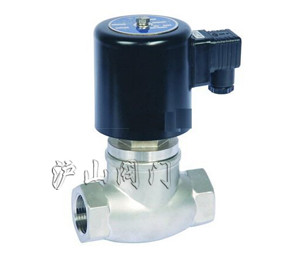

ZCA真空電磁閥結構尺寸圖	ZCA真空電磁閥

二、ZCA真空電磁閥技術參數

工作介質	空氣等非腐蝕性氣體
介質溫度 ℃	≤60
工作壓力 MPa	1.0
工作壓差 MPa	-0.1～0
電源電壓	AC220V DC24V 其余規格可作特殊訂貨
使用壽命	JB/T7352-94規定
額定流量系數 KV	3.8	7.4	10.3	18.8	25.7	41
泄漏量 ml/min	按JB/T7352-94.F規定
公稱通徑 mm	15	20	25	32	40	50
功 耗（VA）	50			90

三、ZCA真空電磁閥安裝尺寸



公稱通徑DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭連接
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	½	153	130	95	65	46	14	2	4-￠14
20	153	92	3/4	153	150	105	75	56	16	2	4-￠14
25	153	110	1	153	160	115	85	65	16	3	4-￠14
32	176	120	1¼	176	180	140	100	76	18	3	4-￠18
40	176	140	1½	176	200	150	110	84	18	3	4-￠18
50	192	162	2	192	230	165	125	99	20	3	4-￠18
