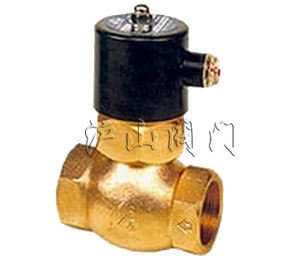

一、ZCL通用電磁閥簡介：

      ZCL通用電磁閥，適用于無壓差或低壓力系統,如壓力低于0.8MPa,溫度不高于180℃各種混合介質管路，如造紙、印染、服裝設備、暖通空調、電鍍涂裝、干燥設備、機械設備及空氣處理等行業，是自動化控制工程、項目改造及設備配套的首選產品。重新設計,采用球面過度，小阻力提高流通能力。

二、ZCL通用電磁閥結構特點：電磁分步直接活塞式操作結構
①集直動式開閥和先異式開閥兩位一體的反沖式特殊結構；
②無壓力亦能打開主閥，低壓差流量大，適用范圍廣；
③采用聚四氟乙烯密封，耐溫性能好；
④零壓差能可靠動作；
⑤型式：常閉式

三、ZCL通用電磁閥技術參數

參數/型號	ZCL-1		ZCL-2		ZCL-1Y			ZCL-2Y
工作壓力(Mpa)	0～0.8
介質種類	空氣		蒸汽		水油			熱水
介質溫度(℃)	≤60		≤180		≤60			≤180
電源電壓	AC:220V?DC24V其余規格可特殊訂貨
流量系數(Kv)	按JB/T7352-94
功率(W)	≤50
環境溫度(℃)	-40～+60
公稱通徑(mm)	15	20		25		32	40		50

四、ZCL通用電磁閥安裝尺寸:

通徑 DN	內螺紋	內螺紋連接		法蘭連接
		外形尺寸		外形尺寸
	G	L	H	L	H
15	1/2	89	168	101	185
20	3/4	101	195	105	210
25	1	101	195	107	219
32	11/4	112	206	122	240
40	11/2	127	225	146	248
50	2	127	225	150	225
