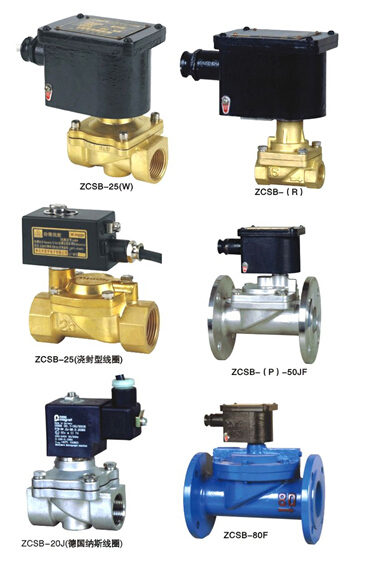

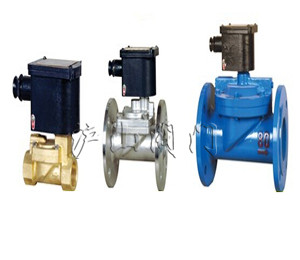

一、ZCSB防爆電磁閥概述
ZCSB防爆電磁閥是把設備可能點燃爆炸性氣體混合物的部件全部封閉在一個外殼內，其外殼能夠承受通過外殼任何接合面或結構間隙，滲透到外殼內部的可燃性混合物在內部爆炸而不損壞，并且不會引起外部由一種、多種氣體或蒸氣形成的爆炸性環境的點燃，把可能產生火花、電弧和危險溫度的零部件均放入隔爆外殼內，隔爆外殼使設備內部空間與周圍的環境隔開。隔爆外殼存在間隙，因電氣設備呼吸作用和氣體滲透作用，使內部可能存在爆炸性氣體混合物。
二、ZCSB防爆電磁閥工作原理
電磁閥里有密閉的腔，在不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油剛的活塞，活塞又帶動活塞桿，活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。
三、ZCSB防爆電磁閥用途
電磁閥：用于液體和氣體管路的開關控制，是兩位DO控制。一般用于小型管道的控制。
電磁閥：只能用作開關量，是DO控制，只能用于小管道控制，常見于DN50及以下管道，往上就很少了。
1.開關形式：
電磁閥通過線圈驅動，只能開或關 ，開關時動作時間短。
2.工作性質：
電磁閥一般流通系數很小，而且工作壓力差很小。比如DN25口徑的電磁閥流通系數比15口徑的電動球閥小很多。電磁閥的驅動是通過電磁線圈，比較容易被電壓沖擊損壞。相當于開關作用，就是開和關2個作用。
電磁閥一般斷電可以復位，電動閥要這樣的功能需要加復位裝置。
四、ZCSB防爆電磁閥特點
適用于易燃易爆介質，以及對爆炸性危險場所管路介質的自動切換。產品經國家儀器儀表防爆安全監督檢驗站檢測合格，產品符合GB3836、1-83、GB3836、2-83標準。防爆合格證號為GYB01272適用條件：
環境場所：GB3836、1-83標準中屬于ⅡA、ⅡB級可燃性氣體且溫度組別T1、T2、T3組的爆炸性場所。

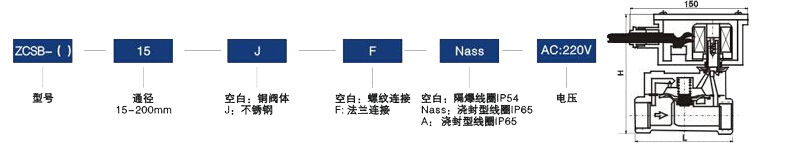

五、ZCSB防爆電磁閥代號
六、ZCSB防爆電磁閥技術參數
|
型號
|
連接尺寸
|
流量孔徑
|
CV 值
|
長L
|
高H
|
介質溫度
|
工作壓力（壓差）
|
額定電壓
|
產品標準
|
防暴標志
|
|
mm
|
mm
|
mm
|
Kgf/cm2
|
|
ZCSB-5
|
M10
|
5
|
0.23
|
40
|
118
|
0 ~80℃
(T4≦135℃)
|
0.3~8
(0~8)
|
220VAC /50-HZ
110VAC/50HZ
DC24V;
上下浮動:±10%
其他電壓可已定制
|
GB3836.1-2000
GB3836.2-2000
|
Ex: DIIBT4
|
|
ZCSB-10
|
G3/8”
|
10
|
0.6
|
69
|
140
|
|
ZCSB-15
|
G1/2”
|
15
|
3.73
|
80
|
140
|
|
ZCSB-20
|
G3/4”
|
20
|
7
|
87
|
154
|
|
ZCSB-25
|
G1”
|
25
|
11
|
108
|
166
|
|
ZCSB-32
|
G1¼”
|
32
|
14
|
130
|
178
|
|
ZCSB-40
|
G1½”
|
40
|
24.5
|
145
|
182
|
|
ZCSB-50
|
G2”
|
50
|
35
|
177
|
211
|
|
ZCSB-65F
|
法蘭
|
65
|
53
|
254
|
288
|
|
ZCSB-80F
|
法蘭
|
80
|
82
|
278
|
305
|
|
ZCSB-100F
|
法蘭
|
100
|
128
|
350
|
355
|
|
ZCSB-125F
|
法蘭
|
125
|
221
|
425
|
430
|
|
ZCSB-150F
|
法蘭
|
150
|
291
|
455
|
460
|
|
ZCSB-200F
|
法蘭
|
200
|
513
|
560
|
570
|
