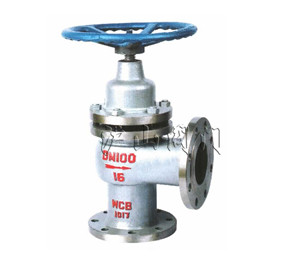

柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成。當手輪旋轉，通過閥桿帶動柱塞閥柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。柱塞閥主要性能有以下幾點：
1、氣動裝置額定輸出力或力矩應符合GB/T 12222和GB/T 12223的規定。
2、柱塞閥在空載情況下，對氣缸內輸入按表2規定的氣壓，其動作應平穩，無卡阻及爬行現象。
3、柱塞閥在0.6MPa的空氣壓力下，氣動裝置啟、閉兩個方向的輸出力矩或推力，其值應不小于氣動裝置標牌所標示的數值，且動作應靈活，不允許各部位出現永久變形及其他異常現象。
4、柱塞閥密封試驗用大工作壓力進行試驗時，從各自背壓一側泄漏出的空氣量不允許超過（3+0.15D）cm3/min（標準狀態）；從端蓋、輸出軸處泄漏出的空氣量不允許超過（3+0.15d）cm3/min.
5、柱塞閥強度試驗用1.5倍的大工作壓力進行試驗，保持試驗壓力3min后，其缸體端蓋和靜密封部位不允許有滲漏及結構變形。
6、柱塞閥動作壽命次數，氣動裝置模擬閥門動作，在保持兩個方向的輸出力矩或推力能力的情況下，啟閉操作的啟閉次數應不低于50000次（啟—閉循環為一次）。
7、柱塞閥帶緩沖機構的氣動裝置，當活塞運動到行程終端位置時，不允許出現沖擊現象
