產品名稱：	高壓金屬密封柱塞閥	產品型號：	UJ41Y(H)
驅動方式：	手動	連接形式：	法蘭
結構形式：	直流式	密封材料：	硬質合金、不銹鋼
壓力范圍：	1.6～4.0MPa	公稱通徑：	DN15-DN400
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

UJ41Y(H)高壓金屬密封柱塞閥介紹

一、UJ41Y(H)高壓金屬密封柱塞閥產品概述

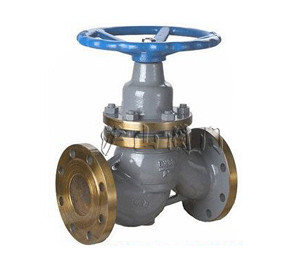

UJ41Y(H)高壓金屬密封柱塞閥UJ41Y(H)依靠截止閥的原理，閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。直流式柱塞閥通過中柱與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。
UJ41H-16C性能規范：
公稱壓力（PN）：1.6Mpa
低壓氣密封試驗壓力：0.6Mpa
強度試驗壓力（PT）：2.4Mpa
適用介質：蒸汽、油品、水

UJ41H（Y）-25性能規范：
公稱壓力（PN）：2.5-4Mpa
低壓氣密封試驗壓力：0.6Mpa
強度試驗壓力（PT）：3.75-6Mpa
適用介質：蒸汽、油品、水

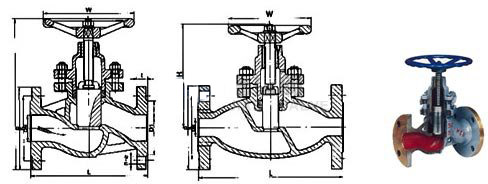

二、UJ41Y(H)高壓金屬密封柱塞閥主要連接、結構尺寸

DN(mm) 尺寸（mm）	UJ41H-16C、Y、P、R
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	495	622	698	787	914
H	170	190	210	250	270	300	340	380	420	450	540	640	740	850	970	1100
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D1	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485
t	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34	36
n-φ	4-14	4-14	4-18	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30
重量（千克）	3．5	4．5	5．5	8	11．5	15	21	30	42	55	90	142	210	290	500



DN(mm) 尺寸（mm）	UJ41H（Y）-25C、P、R
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	495	622	698	787	914
H	170	190	200	230	260	280	300	370	400	420	510	590	710	830	950	1080
W	100	100	120	140	160	180	200	240	270	310	340	400	520	540	780	900
D	95	105	115	135	145	160	180	195	230	270	200	375	445	510	570	655
K	65	75	85	100	110	125	145	160	190	220	250	320	385	450	510	585
D1	39	50	57	65	75	87	109	120	148	175	203	259	312	363	421	473
t	16	16	16	18	18	20	22	22	24	22	30	38	42	46	52	58
n-φ	4-14	4-14	4-18	4-18	4-18	4-18	4-18	8-18	8-23	8-25	8-25	12-30	12-34	16-34	16-34	16-41



DN(mm) 尺寸（mm）	UJ41H-40C、Y、P、R
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	533	622	711	838	914
H	170	190	210	250	270	300	340	380	420	460	540	640	740	850	980	1100
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D1	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	505
t	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44	48
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34
重量（千克）	3.5	4.5	5.5	8	11.5	15	21	30	42.5	57	91	150	220	300	550
