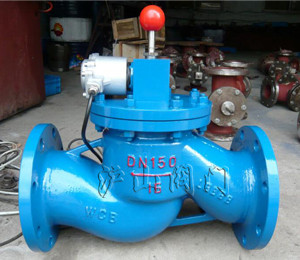

產品名稱：	ZCRB燃氣緊急切斷閥	產品型號：	ZCRB
驅動方式：	氣動	連接形式：	螺紋、法蘭
結構形式：	直通式	密封材料：	NBR橡膠
壓力范圍：	1.6-4.0MPa	公稱通徑：	DN25-DN600
常用材質：	黃銅、碳鋼、不銹鋼	技術咨詢：	021-31007323



一、燃氣緊急切斷閥--概述

ZCRB系列燃氣緊急切斷閥是一種新型的燃氣管道工程的安全配套裝置,主要應用于以下場合:

1.與可燃氣體泄漏監測儀器相連接。當儀器檢測到可燃氣體泄漏時，自動快速關閉主供氣體閥門,切斷燃氣的供給，及時制止惡性事故的發生。

2.與熱力設備的極限溫度(或壓力)安全控制器相連接。當設備內檢測點的溫度或壓力超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。

3.與高層建筑的中央消防報警系統相連接。當大廈發生火情時，自動切斷大廈內的燃氣供應，防止煤氣爆炸的發生。

4.在城市或工廠的燃氣供應管網內設置BZCK燃氣緊急切斷閥，可在中央控制室內集中控制，遠距離遙控，緊急關閉事故現場的管線供氣。

本系列產品具有極佳的技術性能，低負荷損失和高可可靠性。適用于煤氣、天燃氣及液化石油氣等可燃氣體，廣泛應用于供氣管網系統，燃氣熱能工廠車間，燃氣鍋爐房及住宅居所的安全設施。

二、閥門功能及工作原理

本系列閥門是常開型脈沖觸發式型電磁閥，具有事故自鎖及手動復位功能。

1、閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。

2、當事故發生時，閥門線圈瞬時通電，觸發閥門快速關閉，并進入自鎖狀態。此時即使撤去電源，閥門仍處于自鎖關閉狀態，不會重新自動打開。

3、本閥采用先導式閥瓣，開啟輕松，即使壓力達到6bar開啟也十分輕松，口徑大于DN125，采用杠桿手柄，使本閥達到目的開關省力、快速。

4、當工作人員處理完事故，人工重新開啟閥門，才會恢復供氣。

根據客戶要求也可提供斷電關閉的常閉型緊急切斷閥。

三、燃氣緊急切斷閥--技術參數:

1、適用于煤氣、天然氣及液化石油氣。

 2、閥門規格：螺紋連接 G1/2“、G3/4”、G1“；法蘭連接 DN25～350

 3、工作壓力：0.5bar～6bar

 4、電氣防護等級：CEI IP65/IP67

 5、防爆等級：Eexm Ⅱ T4/ Eexm Ⅱ T5

 6、工作電壓及電功率：交流 AC220V，50Hz/14V；直流 DC12V/8.5W，DC24V/8.5W

 7、操作系數：不間斷輸出或脈沖型

 8、電氣連接：插件（不分正負極）

 9、線圈功率:≤DN100,20℃時交流 AC220V,50Hz/24VA直流 DC24V,/24W   線圈型號:MF-1(2≥DN100,20℃時交流 AC220V,50Hz/90VA直流 DC24V,/85W  線圈型號:ZCLF-1(2)

 10、工作環境溫度：-15～60℃

 11、密封材料：NBR橡膠

 12、閥體材質：黃銅、不銹鋼、碳鋼

 13、閥門關閉時間：少于1秒

 四、手動復位操作過程

 當閥門被切斷，管道漏氣故障排除后，工作人員需要手動復位時，用力向上提拉 手動復位桿，聽到“咔”的一聲，說明閥門完全被打開。此時，即使松開手，也不會被切斷。（除非再給閥門線圈通電）。

 注：手動復位必須在電磁閥線圈斷電時操作。

五、燃氣緊急切斷閥--性能規范

壓力等級		常溫試驗壓力
		殼體	密封	低氣壓密封
公稱壓力(MPa)	1.6	2.4	1.76	0.6
	2.5	3.75	2.75	0.6
	4.0	6.0	4.4	0.6
適用溫度		-15~60℃

六、燃氣緊急切斷閥--主要零件材料

零 件 名 稱	材 料
	“-1絲扣“	DN25-DN350（法蘭）
閥體	黃銅	碳鋼（不銹鋼）
自鎖體		黃銅（鋁合金）
閥桿	不銹鋼	不銹鋼
密封川	NBR橡膠

七、燃氣緊急切斷閥--規格及安裝尺寸表

規格(DN)	L	≈H	D	D1	D2	Z-¤d	備注
1/2"(DN15)	68	120					絲扣
3/4"(DN20)	72	128
1"(DN25)	100	160
25	160	180	115	85	65	4-¤14	法蘭連接
32	180	200	135	100	78	4-¤18
40	200	200	145	110	85	4-¤18
50	230	220	160	125	100	4-¤18
65	290	255	180	145	120	4-¤18
80	310	320	195	160	135	8-¤18
100	350	380	215	180	155	8-¤18
125	400	405	245	210	185	8-¤23
150	480	458	280	240	210	8-¤23
200	600	530	335	295	265	8-¤23
250	650	600	390	350	320	12-¤23
300	750	650	440	400	368	12-¤23
350	850	750	500	460	428	12-¤23
