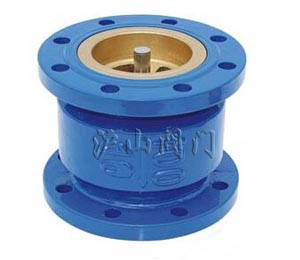

產品名稱：	節能消聲止回閥	產品型號：	H41X
驅動方式：	手動	連接形式：	法蘭
結構形式：	全啟式	密封材料：	橡膠
壓力范圍：	1.0～1.6MPa	公稱通徑：	DN40-DN600
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323



一、H41X節能消聲止回閥介紹



 　　H41X節能消聲止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、消聲止回閥逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。靜音式止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。



二、H41X節能消聲止回閥主要性能規范

型 號	公稱壓力	殼體試驗壓力	密封試驗壓力	適用介質	工作溫度
H41X一10	1.0MPa	1.5 MPa	1.1 MPa	水及弱腐蝕性流體	0～80℃
H41X一16	1.6 MPa	2.4 MPa	1.76 MPa	水及弱腐蝕性流體	0～80℃

三、H41X節能消聲止回閥主要零件材料

型 號	閥  體	密封口	彈    簧
H41X-10	鑄鐵或不銹鋼	丁腈橡膠(NBR)	不銹鋼絲ICrl8Ni9Ti
H41X-16	鑄鋼或不銹鋼	丁腈橡膠(NBR)	不銹鋼絲IC rl8Ni9Ti

四、H41X節能消聲止回閥外形、連接、結構尺寸

公稱壓力	公稱通徑	尺  寸(mm)
		L	D	K	b	Z一Φd
1.0	40	112	145	110	18	4-18
	50	120	160	125	20	4-18
	65	130	180	145	20	4-18
	80	150	195	160	22	8-18
	100	165	215	80	24	8-18
	125	190	245	210	26	8-18
	150	210	280	240	26	8-22
	200	255	335	295	28	8-22
	250	310	390	350	28	12-22
	300	320	440	400	28	12-22
	350	380	500	460	30	16-22
	400	405	565	515	32	16-26
	450	430	615	565	32	20-26
	500	450	670	620	34	20-26
	600	510	780	725	36	20-30
1.6	40	112	145	110	18	4-18
	50	120	160	125	20	4-18
	65	130	180	145	20	4-18
	80	150	195	160	22	8-18
	100	165	215	180	24	8-18
	125	190	245	210	26	8-18
	150	210	280	240	26	8-22
	200	255	335	295	30	12-22
	250	310	405	355	32	12-26
	300	320	460	410	32	12-26
	350	380	520	470	36	16-26
	400	405	580	525	38	16-30
	450	430	640	585	40	20-30
	500	450	715	650	42	20-33
	600	510	840	770	48	20-36
