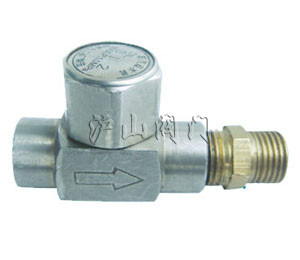

產品名稱：	圓盤式儀表疏水閥	產品型號：	CS19W-16P
驅動方式：	手動	連接形式：	內螺紋
結構形式：	圓盤式	密封材料：	不銹鋼
壓力范圍：	1.6MPa	公稱通徑：	DN6-DN10
常用材質：	不銹鋼	技術咨詢：	021-31007323

一、CS19W-16P(圓盤式)儀表疏水閥結構特點


1、CS19W-16P(圓盤式)儀表疏水閥帶蒸汽或空氣保溫裝置，不受環境溫度影晌，減少動作頻率，延長壽命。
2、備有過濾器自排污。
3、CS19H-16(25,40)C熱動力式(圓盤式)(Y型)疏水閥動作靈敏可靠，排水量大。

二、CS19W-16P(圓盤式)儀表疏水閥工作原理


本疏水閥是利用熱動力學特性，當凝結水排流較低時會發生第二次蒸發。井在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。

三、CS19W-16P(圓盤式)儀表疏水閥主要參數尺寸


產品型號	口徑(DN)	連接方式	高允許溫度℃	閥體材質	外形尺寸
CS19W-16P	6	螺紋	250℃	0Cr18Ni9	50	48	30	18
CS19W-16P	8	螺紋	250℃	0Cr18Ni9	50	48	30	18
CS19W-16P	10	螺紋	250℃	0Cr18Ni9	52	58	35	23
SLZ熱動力型	6	螺紋	250℃	0Cr18Ni9	40	33	24	9
SLZ熱動型	8	螺紋	250℃	0Cr18Ni9	40	33	24	9
SLZ熱動型	10	螺紋	250℃	0Cr18Ni9	52	37	26	11

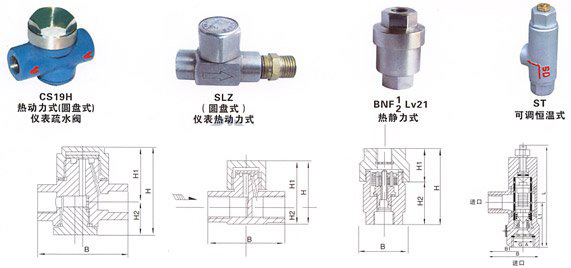

四、CS19W-16P(圓盤式)儀表疏水閥主要外形尺寸與連接尺寸


產品型號	口徑（DN）	B	H	H1	H2
ST-16C可調恒溫式	15	62	162	95	67
	20	68	162	95	67
	25	75	168	93	75
	32	80	175	100	80

五、CS19W-16P(圓盤式)儀表疏水閥主要外形尺寸與連接尺寸


型號		BNF1			BNF2
連接方式		ZG1/2″	ZG3/4″	ZG1″		ZG1/2″	ZG3/4″	ZG1″
通徑		15	20	25		15	20	25
外形尺寸（mm）	L	100	105	105		100	105	105
	W	63	63	63		63	63	63
重量（Kg）		0.8	0.9	0.9		0.8	0.9	0.9
