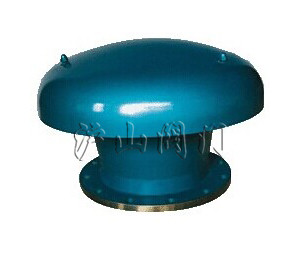

GTQ型通氣管排水通氣管系統有伸頂通氣管、主通氣管、副通氣管、結合通氣管、環形通氣管、器具通氣管、匯合通氣管及專用通氣管等類型,分別用于不同的位置,其中罩型通氣管適用于蓄水水池及水箱安裝。彎管型通氣管為使排水系統內空氣流通,壓力穩定,防水封破壞而設置的與大氣相通的管道。
規格(DN)
重量(㎏/臺)
安裝尺寸(毫米)
D2
D
L
H
n-Φ
50
6
Φ110
Φ140
220
235
4×14
80
17
Φ150
Φ185
280
270
4×18
100
20
Φ170
Φ205
325
275
150
25
Φ225
Φ260
425
290
8×18
200
35
Φ280
Φ315
495
305
250
46
Φ335
Φ370
595
320
12×18
1、將排水管道內的有毒有害氣體排放出去,以滿足衛生要求;
2、通氣管向蓄水池、水箱及排水管道內補充新鮮空氣,以減輕金屬管的腐蝕,延長使用壽命;
3、蓄水池、水箱應設置兩根以上的通氣管以提高排水系統的能力,(舉一個小例子,打點滴的時候,瓶口朝下液體要流出,必須插一根通氣管,一端通大氣,一端通液面與瓶底之間的空隙,防止管道內形成負壓,保證排水通暢)防止死水形成,串味,減輕氣壓波動幅度,保護水封,防止水封破壞。
4、能快速將蓄水池及水箱內的水蒸氣及有害氣體排出,內置紗布紗網有效的阻止防止病媒、昆蟲和塵埃進入破壞水質。 五、GTQ型通氣管說明
1、通氣管設計過濾(網、布)層氣體平均流速為0.75m/s。濾網布安裝時應采用同等材料進行縫合,內罩可用無毒非金屬材料制作;
2、通氣管按覆土層厚度(H1)0.0m、0.5m、1.0m三種設計,0.0m適用于南方地區,0.5m適用于中部地區,1.0適用于寒冷地區。
3、焊接后的除銹、防腐要求根據客戶設計要求制作。
4、有條件地區可根據設計要求采用不銹鋼材料制作,以達到更好的防腐并延長使用壽命。
