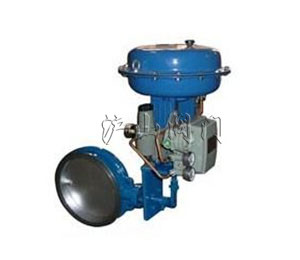

產品名稱：	氣動調節蝶閥	產品型號：	ZMAW
驅動方式：	氣動	連接形式：	法蘭
適用溫度：	-20～200(常溫) ； -40～450(中溫) ； -40～600(G高溫)	密封材料：	合成橡膠或增強聚四氟乙烯
壓力范圍：	0.1-2.5MPa	公稱通徑：	DN50-DN1000
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、ZMAW氣動調節蝶閥概述

    ZMAW氣動調節蝶閥是一種旋轉型調節閥、具有體積小、重量輕、額定流量系數大等優點，特別適合于大口徑、大流量、濃濁漿液或鍋爐窯煙道氣控制。 氣動V形調節球閥有標準型、高溫型及密封型三種。產品公稱壓力等級有0.1、0.25、0.6、1.0、1.6、2.5MPa口徑由50mm至1000mm，泄漏量等級有Ⅱ級和Ⅵ級，流量特性為近似等百分比。氣動切換成手動時，使用側裝手輪機構方法：拔出定位銷，向上扳動手柄、蝸輪與蝸桿嚙合，壓入定位銷，旋轉手輪即可改變流通截面。手動切換成氣動時，由相扳動手柄即可。


二、ZMAW氣動調節蝶閥結構特點

閥　體：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥　板：碳鋼、1Cr18Ni9Ti
長　軸：1Cr18Ni9Ti
閥　座：碳鋼、不銹鋼內襯合成橡膠或增強聚四氟乙烯
內軸承：青銅、不銹鋼堆焊司鈦合金
填　料：聚四氟乙烯、柔性石墨
閥　蓋：碳鋼


三、ZMAW氣動調節蝶閥主要技術參數

公稱通徑 mm		50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
額定流量系數Kv		85	220	340	530	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700	27540	34000
公稱壓力 MPa		0.6
額定轉角 °		70
信號壓力 KPa		20～100
流量特性		近似等百分比
介質溫度 ℃		-20～200(常溫) ； -40～450(中溫) ； -40～600(高溫)
接管法蘭		按JB78-59對夾式法蘭連接
信號連接螺孔		M16×1.5
配用執行機構	薄膜式	ZMA-2			ZMA-3			ZMA-4			ZMA-5
	活塞式													ZSC-45
閥體材質		ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附件		手輪、定位器、空氣過濾減壓器等。
