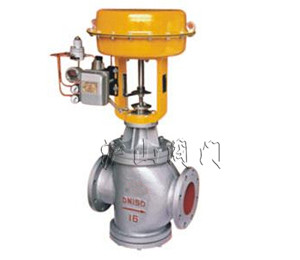

一、ZMABP(N)氣動薄膜直通雙座調節閥概述
ZMABP(N)氣動薄膜直通雙座調節閥采用雙號導向結構，配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。 本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。氣動罐底調節閥適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。
二、ZMABP(N)氣動薄膜直通雙座調節閥結構特點
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti 閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊 填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管 墊 片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片 膜 蓋：A3 波 紋 膜片：丁腈橡膠夾增強滌綸織物 彈 簧：60Si2Mn 閥桿、推桿：2Cr13、1Cr18Ni9Ti 襯 套：2Cr13 軟密封閥芯：增強聚四氟乙烯
三、ZMABP(N)氣動薄膜直通雙座調節閥技術參數
公稱通徑DN（mm）
25
32
40
50
65
80
100
125
150
200
250
300
400
額定流量系數Kv
單座
8
12
20
120
280
450
700
1100
雙座
10
16
63
160
630
1000
1600
2700
額定行程L（mm）
60
膜片有效面積Ae（cm2）
600
公稱壓力PN（MPa）
1.6、4.0、6.4
固有流量特性
直線、等百分比
固有可調比R
50：1
信號范圍Pr（KPa）
20～200、40～200、20～60、60～100、80～240
氣源壓力Ps（MPa）
0.14～0.4
允許泄漏量
Ⅳ級（單座）、Ⅲ級（雙座）
工作溫度t（℃）
常溫型
-20～200、-40～250、-60～250
散熱型
-40～450、-60～450
高溫型
450～650
低溫型
-60～-100、-100～-200、-200～-250
