產品名稱：	低溫型氣動單座調節閥	產品型號：	ZMAP
驅動方式：	氣動	連接形式：	焊接、法蘭
結構形式：	單座	密封材料：	橡膠
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN25-DN200
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

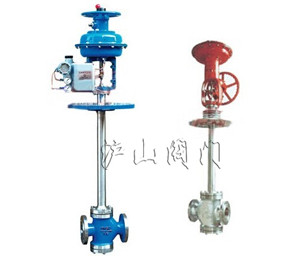

一、ZMAP（低溫型）氣動單座調節閥概述

    ZMAP（低溫型）氣動單座調節閥是自動控制系統中常用的執行器，它由氣動薄膜執行機構和低流阻調節閥組成。適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合；雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄露量要求不嚴格的場合；套筒閥具有穩定性好，氣動三通調節閥不易產生震動，噪音低，對溫度敏感小，適用于壓差較大及泄露量要求不嚴格場合。



二、ZMAP（低溫型）氣動單座調節閥技術參數

公稱通徑 (mm)	25	32	40	50	65	80	100	125	150	200
額定流量系數 Kv	8	12	20	32	50	80	120	200	280	450
公稱壓力 MPa	1.6 、 4.0 、 6.4 ( 常溫型 ) ； 4.0 、 6.4 ( 中溫型 )
介質溫度℃	-20 ～ 200( 常溫型 ) ； -40 ～ 450( 中溫型 )
流量特性	直線 ； 等百分比
閥體材質	可焊高溫用碳素鋼鑄鋼 GB/T12229-1989 ZG270-500 ； JIS SCPH2
閥芯、閥桿材質	不銹鋼 1Cr18Ni9Ti
可調比	30 ： 1
可配附件	隔爆型電 - 氣閥門定位器、手輪機構、空氣過濾減壓閥

上一個產品：ZJHS氣動調節閥

下一個產品：ZMAT氣動隔膜閥

專業制造、專業服務，滬山為你創造更多價值

不斷提升服務質量，精益求精，“真誠的服務”是滬山永恒的主題。滬山嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：

產品標準

產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

售前服務

產品介紹，技術交流，非標產品設計，疑難解答

售中服務

1. 守信合同，保證及時供貨，隨時保持與客戶聯系
2. 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。

售后服務

1. 滬山產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2. 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3. 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4. 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高滬山的服務質量

訂貨流程

1. 客戶采購清單請傳真至 021-33321522，或來電咨詢 021-31007323。
2. 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3. 具體商定：交貨期、特殊要求等事宜。

訂貨須知

1. 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
   1. 結構長度
   2. 連接形式
   3. 公稱直徑、全通徑、縮徑、管道尺寸
   4. 運用介質及溫度、壓力范圍
   5. 實驗、檢驗標準及其他要求
2. 本場可根據客戶特殊要求配置各類驅動裝置。
3. 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
