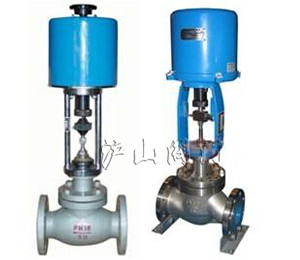

ZRSM型電子式電動套筒調節閥


ZRSM型電子式電動套筒調節閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 電子式電動套筒調節閥   產品型號 ZRSM型
  驅動方式 電動   連接形式 焊接、法蘭
  結構形式 套筒   密封材料 橡膠
  壓力范圍 1.6~6.4MPa   公稱通徑 DN25-DN300
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



一、ZRSM型電子式電動套筒調節閥概述

    ZRSM型電子式電動套筒調節閥是由3810L系列電子式電動執行機構和套筒調節閥組成,電動執行機構內有伺服系統,無須另配伺服放大器,電子式控制單元被設計成匣子形式,并用樹脂澆鑄驅動量反饋檢測采用高性能導電塑料電位器,是具有1/250分辨能力的高可靠性產品,電子式精小型單座(套筒)調節閥連線極為簡單,只需配DC4~20mA或DC1~5V輸入信號AC單相電源線即可控制運轉,調節機構采用平衡式閥塞結構,具有閥穩定性好,不易震動,噪音低,對溫度敏感性小,允許使用壓差較大特點。使用于流量大,泄漏量要求不嚴格的場合。



二、ZRSM型電子式電動套筒調節閥主要技術參數與性能指標

公稱通徑DN

25

32

40

50

65

80

100

125

150

200

250

300

閥座直徑dn (mm)

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數Kv

合流

8.5

13

21

34

53

85

135

210

340

535

800

1280

分流











85

135

210

340

535

800

1280

行程mm

16

25

40

60

100

允許壓差MPa

公稱壓力MPa

基本誤差%

±2.5

回差%

2.5

死區%

1.0

始終點偏差%

±2.5

額定行程偏差%

2.5

允許泄漏量Q

Kv值的0.05%

可調范圍

30:1

公稱壓力

介質溫度

閥體材料

1.6MPa



常溫-20~200 鑄鐵HT200

4.0MPa

常溫-20~200 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti

中溫-40~450 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti

6.4MPa

常溫-20~200 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti

中溫-40~450 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti


三、ZRSM型電子式電動套筒調節閥外形尺寸及附圖

公稱通徑(DN

L

H1

H

D

1.6MPa

6.4MPa

常溫

高溫

25

185

200

110

669

822

225

40

220

235

131

838

991

225

50

250

265

131

850

1003

255

65

275

295

171

967

1126

255

80

300

320

189

984

1152

255

100

350

400

208

1026

1193

255

150

450

550

275

1360

1587

310

200

550

670

320

1440

1667

310

250

640

810

390

1649

1884

310

300

880

950

450

1760

1999

310

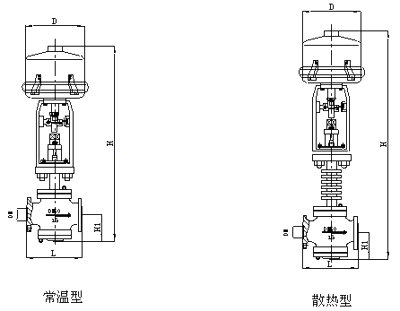

ZRSM型電子式電動套筒調節閥 尺寸圖



四、ZRSM型電子式電動套筒調節閥型號編制說明

Z

D

S

M

16

P

G

自控閥門

執行機構類型:

位移特征:

閥門結構形式:

公稱壓力:

閥體材質:

溫度類型:



D:表示PS系列

S:表示直程

M :表示套筒閥

16:表示1.6MP

C:表示碳鋼

G:表示中溫型 溫省略



R: 表示3810系列





40:表示4.0MP

P:表示不銹鋼鑄鐵省略





H:表示DKZ系列





64:表示6.4MP

鑄鐵省略





C:表示ZAZ系列
