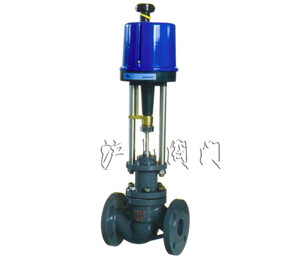

產品名稱：	直行程電動套筒調節閥	產品型號：	ZDSM系列
驅動方式：	電動	連接形式：	焊接、法蘭
結構形式：	套筒	密封材料：	橡膠
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN25-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、ZDSM系列直行程電動套筒調節閥概述

ZDSM系列直行程電動套筒調節閥由套筒閥配用德國進口PS系列電動執行機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）和單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。采用平衡式閥塞結構，ZRSF(H)電子式電動三通調節閥具有閥塞穩定性好、不易產生震動、噪聲低敏感性小、允許使用壓差大、連線簡單等特點，廣泛用于流量系數大，泄漏量要求比較嚴的電力、冶金、石油、化工、輕工等行業的工業自動控制系統中。

二、ZDSM系列直行程電動套筒調節閥閥體

形式：直通套筒鑄造閥
公稱通徑：25－300mm
公稱壓力：PM1.6 4.0 6.4MPa
連接形式：法蘭式按JB78－59 JB79－59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

三、ZDSM系列直行程電動套筒調節閥上閥蓋

常溫型：-20℃－+200℃
散熱型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管
ZDSM系列直行程電動套筒調節閥尺寸圖

四、ZDSM系列直行程電動套筒調節閥閥內組織

閥芯形式：上導向單座套筒或雙座套筒柱塞型閥芯
流量特性：等百分比特性，線性特性和快開特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

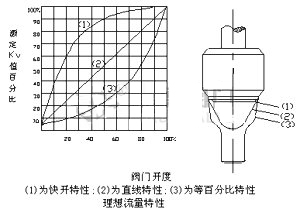

ZDSM系列直行程電動套筒調節閥性能圖

五、ZDSM系列直行程電動套筒調節閥執行機構

類型：可選PS、3810、ZAZ型（DN100以內）、DKZ型（DN100以上）系列電子式直行程執行機構。防爆型選用3810系列
技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。

六、ZDSM系列直行程電動套筒調節閥執行機構

閥體材料	公稱壓力MPa	介質工作溫度℃
		<	<	<	<	<	<	<	<	<	<	<	<	<	<
		120	200	250	300	350	400	425	450	475	500	525	550	575	600
		大工作壓力MPa
鑄鐵HT200	1.6	1.6	1.5
鑄鋼ZG25	4.06.4		4.0 6.4	3.7 5.9	3.3 5.2	3.0 4.7	2.8 4.1	2.3 3.7	1.8 2.9
不銹鋼ZG1r18Ni9Ti	4.06.4					4.0 6.4	3.0 4.4	2.7 4.2	2.4 4.0	2.1 3.8	1.9 3.5	1.7 3.4	1.4 3.2	1.1 2.9	0.8 2.6

七、ZDSM型電動套筒調節閥規格參數表

公稱通徑DN		25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑dn (mm)		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv		10	20	25	40	63	100	155	250	370	580	900	1300
行程mm		16		25		40			60			100
允許壓差△MPa		≤公稱壓力`MPa
基本誤差%		±2.5
回差%		2.5
死區%		1.0
始終點偏差%		±2.5
額定行程偏差%		2.5
允許泄漏量Q		Kv值的0.05%
可調范圍		50:1
配電動執行器型號	PSL	PSL201		PSL202		PSL204		PSL208		PSL312		PSL325
	3810L	SA－08		381LSA－20		381LSB－30		381LSB－50		381LSC－65		381LSC－160
公稱壓力介質溫度閥體材料	1.6MPa	常溫-20℃~＋200℃ 鑄鐵HT200
	4.0MPa	常溫-40℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
		中溫- 40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
	6.4MPa	常溫-40℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
		中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti

八、ZDSM系列直行程電動套筒調節閥安裝尺寸

公稱通徑DN（mm）	L(mm)		H1(mm)	H(mm)		Rmm
	PN(MPa)			常溫	中溫
	1.6	6.4		常溫	中溫
25	185	200	110	704	855	176
40	220	235	125	747	898	176
50	250	265	131	755	906	176
65	275	295	171	835	986	176
80	300	320	189	882	1033	176
100	350	400	208	920	1071	176
150	450	550	275	1117	1332	225
200	550	670	320	1310	1516	225
250	640	810	390	1420	1626	225
300	880	950	450	1520	1726	225

ZDSM系列直行程電動套筒調節閥尺寸圖2

九、ZDSM系列直行程電動套筒調節閥型號編制說明

Z	D	S	P	40	P	G
自控閥門	執行機構類型：	位移特征：	閥門結構：	公稱壓力：	閥體材質：	溫度類型：
	D：表示PS系列	S：表示直行程	P：表示單座	16：表示1.6MP	C：表示碳鋼	G：表示中溫型常溫省略
	R：表示3810系列		N：表示雙座	40：表示4.0MP	P：表示不銹鋼鑄鐵省略
	H：表示DKZ系列			64：表示6.4MP
	C：表示ZAZ系列
