Q347固定式球閥


Q347固定式球閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 Q347固定式球閥   產品型號 Q347
  驅動方式

手動

  連接形式  法蘭
  結構形式 固定球球閥       密封結構 聚四氟乙烯
  壓力范圍 1.0~6.4Mpa   公稱通徑 DN25-DN1000
  常用材質 碳鋼 鑄鋼 不銹鋼   技術咨詢 021-31007323


一、Q347固定式球閥簡介

  固定式球閥都帶有浮動閥座,受介質壓力后,閥座產生移動,使密封圈緊壓在球體上,以保證密封。通常在與球體的上、下軸上裝有軸承,操作扭距小,適用于高壓和大口徑的閥門。 為了減少球閥的操作扭矩和增加密封的可靠程度,近年來又出現了油封球閥,既在密封面間壓注特制的潤滑油,以形成一層油膜,即增強了密封性,又減少了操作扭矩,更適用高壓大口徑的電動球閥。

一、Q347固定式球閥主要零件及材質

零件名稱

材質
GB ASTM

閥體

WCB

A216-WCB

彈簧

60Si2Mn

AISI 9260

密封圈

PTFE

PTFE

球體

1Cr18Ni9Ti

SS 304

45

AISI C 1045

填料

PTFE

PTFE

閥桿

1Cr13

A276-410

填料壓蓋

WCB

A216-WCB

支架

WCB

A216-WCB

壓套

25

A105

“ 0”型密封圈

橡膠 Rubber

橡膠 Rubber

滑動軸承

PTFE &stainless steel

PTFE &stainless steel

螺柱

35CrMoA

A193-B7

螺母

35

A194-2H

閥座

25

A105

墊片

橡膠 Rubber

Viton

螺釘

35

A193-B7

固定軸

1Cr13

A276-410

底蓋

25

A105

排污螺塞

25

A105

閥蓋

WCB

A216-WCB

二、Q347固定式球閥技術規范

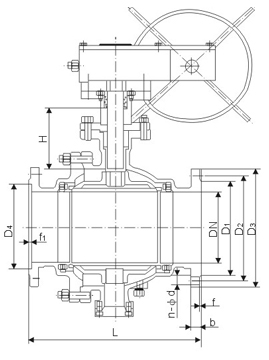

 Q347固定式球閥 尺寸圖

設計依據

GB系列 GB API系列 API

設計標準

GB/T12237

API6D

ANSI B16.34

法蘭連接結構長度

GB/T12221

API6D

ANSI B16.10

結構長度(焊接)

GB/T15188.1

API6D

ANSI B16.10

連接法蘭

GB/T9113
JB/T79
HG20592

ANSI B16.5、B16.47

對焊端

GB/T12224

ANSI B16.25

試驗和檢驗

GB/T9092

AP16D

API598

三、Q347固定式球閥試驗壓力

壓力等級

試驗壓力 (MPa)

公稱壓力 (PN)

磅級 (class)

殼體試驗

密封試驗

1.O

-

1.5

1.1

1.6

-

2.5

1.76

2.5

-

3.8

2.75

4.0

-

6.0

4.4

6.4

-

9.6

7.04

-

150

3.0

2.2

-

300

7.6

5.6

-

600

15.0

11.0

-

1Ok

2.4

1.5

-

20k

5.8

4.0
