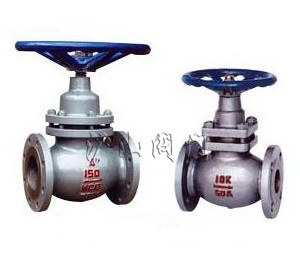

產品名稱：	金屬密封柱塞式閘閥	產品型號：	UZ41H
驅動方式：	手動	連接形式：	法蘭
結構形式：	柱塞式	密封材料：	硬質合金、不銹鋼
壓力范圍：	1.6～10.0MPa	公稱通徑：	DN15-DN400
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、金屬密封柱塞式閘閥介紹

　　金屬密封柱塞式閘閥采用國標閘閥尺寸設計的非金屬密封法蘭連接腰鼓形柱塞閘閥和金屬密封法蘭連接腰鼓形柱塞式閘閥的手輪操作機構有兩種形式，一種如圖六、圖八所示，另一種新形式如圖七所示，即手輪只轉動而不做上、下運動而閥桿只做上下運動而不轉動。當自力式閥門全開時閥桿伸長至高點，但還是在保護套內。

二、金屬密封柱塞式閘閥主要連接、結構尺寸

DN(mm) 尺寸（mm）	UZ41H-16C（Y、P、R）
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	240	250	265	280	300	325	350	400	450	500	550	600
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D1	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485
t	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34	36
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	8-23	12-23	12-25	16-25	16-30



DN(mm) 尺寸（mm）	UZ41H-25C（Y、P、R）
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	240	250	265	280	300	325	350	400	450	500	550	600
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D1	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	505
t	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44	48
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34



DN(mm) 尺寸（mm）	UZ41H-40C（Y、P、R）
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	375	445	510	570	655
K	65	75	85	100	110	125	145	160	190	220	250	320	385	450	510	585
D1	45	55	65	78	85	100	120	135	160	188	218	282	345	408	465	535
t	16	16	16	18	18	20	22	22	24	28	30	38	42	46	52	58
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-12	8-26	8-26	12-30	12-33	16-33	16-36	16-39



DN(mm) 尺寸（mm）	UZ41H-64C（Y、R、P）
	50	65	80	100	125	150	200
L	250	280	310	350	400	450	550
W	200	240	280	310	340	400	520
D	175	200	210	250	295	340	405
K	135	160	170	200	240	280	345
D1	105	130	140	168	202	240	300
t	26	28	30	32	36	38	44
n-φ	4-23	8-23	8-23	8-25	8-30	8-34	12-34



DN(mm) 尺寸（mm）	UZ41H-100C（Y、R、P）
	50	65	80	100	125	150	200
L	250	280	310	350	400	450	550
W	200	240	280	310	340	400	520
D	195	220	230	285	310	350	430
K	145	170	180	210	250	290	360
D1	112	138	148	172	210	250	312
t	28	32	34	38	42	40	54
n-φ	4-25	8-25	8-23	8-30	8-34	12-34	12-41

三、金屬密封柱塞式閘閥主要連接、結構尺寸

采用國標閘閥尺寸設計的非金屬密封法蘭連接腰鼓形柱塞閘閥和金屬密封法蘭連接腰鼓形柱塞閘閥的手輪操作機構有兩種形式，一種如圖六、圖八所示，另一種新形式如圖七所示，即手輪只轉動而不做上、下運動而閥桿只做上下運動而不轉動。當閥門全開時閥桿伸長至最高點，但還是在保護套內。
這種手輪的操作機構優點如下：
1、手輪不上、下運動所占用的空間小，適合裝在空間緊湊的管路系統中。
2、手輪上的轉動扭矩，不直接作用在閥桿上，則閥桿不易產生彎曲變形，而轉動扭矩小。
3、閥桿在保護套中上、下運動，與外界隔離，適用于室外安裝，避免了大氣中吹來的風沙所磨損以及酸堿物質的腐蝕。
