產品名稱：
|

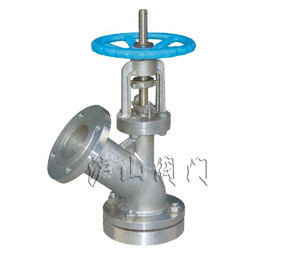

上展式放料閥
|
產品型號：
|
FLJ41H、HG5-89
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
結構形式：
|
V型
|
密封材料：
|
不銹鋼
|
|
壓力范圍：
|
0.6～1.6MPa
|
公稱通徑：
|
DN25-DN250
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、上展式放料閥概述
上展式放料閥主要用于反應器，儲罐和其它容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其它容器的底 部，因此消除工藝介質通常在容器出口的殘留現象。下展式放料閥閥根據實際情況的需要，放底結構設計為平底型，閥體為V型，并提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕,并對密封圈進行特種處理，使表面硬度達到HRC56~62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要是封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式，例如手動，氣動（彈簧復位式，雙作用式、帶手輪和不帶手輪），電動，液動，齒輪等。
二、上展式放料閥主要零件材料
1、 閥體
2、 支架：ZG1Cr18N9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni2Mo2Ti、CF8M(316L)、WC8
3、 手輪：可鍛鑄鐵球墨鑄鐵或鋼
4、 閥桿
5、 法蘭：1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L) 1Cr18Ni2Mo2Ti 2Cr13、 i12Mo2Ti 0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)
6、 閥瓣
7、 密封圈
8、 螺柱、螺母：1Cr17Ni2、35CrMoA、1Cr18Ni9Ti、45
9、 墊片
10、 填料：聚四氟乙烯片、柔性石墨、柔性石墨纏繞墊
11、 填料壓蓋：WCB、1Cr18Ni9Ti、0Cr18Ni9（304）、00Cr19Ni11(304L)、1Cr18Ni2Cr13、0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)
12、 閥桿螺母：銅
三、上展式放料閥主要外形尺寸（法蘭尺寸按JB79PN1.6MPa）
|
口徑
DN(mm)
|
上展式
|
下展式
|
|
D
|
D3
|
H
|
DO
|
D
|
D3
|
H
|
DO
|
|
25
|
115
|
115
|
270
|
160
|
115
|
135
|
225
|
160
|
|
32
|
135
|
135
|
285
|
160
|
135
|
145
|
300
|
160
|
|
40
|
145
|
145
|
355
|
180
|
145
|
160
|
340
|
180
|
|
50
|
160
|
160
|
370
|
180
|
160
|
180
|
345
|
180
|
|
65
|
180
|
180
|
465
|
220
|
180
|
195
|
425
|
220
|
|
80
|
195
|
195
|
480
|
250
|
195
|
215
|
445
|
250
|
|
100
|
215
|
215
|
590
|
280
|
215
|
260
|
535
|
280
|
|
125
|
245
|
245
|
730
|
300
|
245
|
280
|
585
|
300
|
|
150
|
280
|
280
|
775
|
320
|
280
|
335
|
665
|
320
|
|
200
|
335
|
335
|
900
|
360
|
335
|
405
|
800
|
360
|
|
250
|
405
|
405
|
1035
|
500
|
405
|
460
|
945
|
500
|
