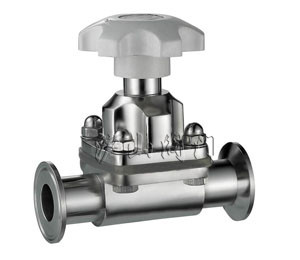

產品名稱：	藥用衛生級隔膜閥	產品型號：	藥用衛生級隔膜閥
驅動方式：	手動	連接形式：	法蘭
適用溫度：	≤150℃	密封材料：	橡膠
壓力范圍：	1.0MPa	公稱通徑：	DN15-DN50
常用材質：	SUS316L無鐵合金	技術咨詢：	021-31007323

一、藥用衛生級隔膜閥介紹

工業標準：ISO、DIN、IDF



部件列表：1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪

藥用衛生級隔膜閥隔膜采用進口加強硅橡膠，閥體經高速精加工拋光處理。G41C堰式搪瓷隔膜閥光潔度達到Ra0.2um，絕對無菌、無孔角、
廣泛應用于生物、制藥、電子等無菌要求很高的系統。適用溫度：≤150℃壓力等級：PN(MPa)　1.0

二、藥用衛生級隔膜閥材料：

閥體：SUS316L無鐵合金
隔膜：硅橡膠

三、藥用衛生級隔膜閥測試：

襯里層：電火花檢測
試驗與檢驗按GB/T 13927標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

四、藥用衛生級隔膜閥 I 型連接管焊接（圖1）



公稱通徑 DN	公稱壓力  MPa	A mm	B mm	E mm	F mm
15	1.0	108	34	80	89/99
20		118	50.5	80	91/102
25		127	50.5	80	110/123
32		146	50.5	80	129/138
40		159	50.5	120	139/159
50		191	64	120	159/186
